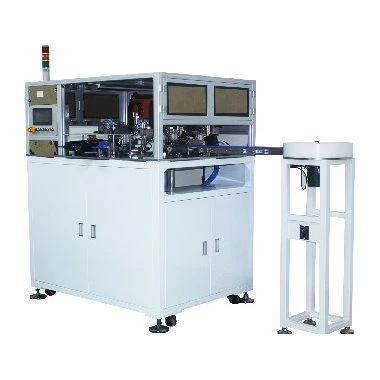

מכונת ליפוף וו אוטומטית

KXA-HM09 מכונת סליל סליל קפיצי השראות



עיצוב מתפתל סימטרי עגול במיוחד עבור העגול האוטומטי ולבטל את המכונה, מהליבה, אל הקו, כדי לבטל, הבלטה נטולת מכונה משולבת אנושית דו-צירית-, חד-צירית סביב חד-צדדית, לבטל את הזמן ניתן לשפר מאוד, אבל שכבה אחת, שתי שכבות של הדדיות, קוטר הדדי, שלוש שכבות של כבלים מדויקים, חוטים, יעילות גבוהה של חוטים, יעילות גבוהה טווח תאימות רחב, יותר משעתיים האחרונות להפעיל ליבה, חוט נחושת האכלה צירית שלם, אדם יכול לראות יותר, חוסר חומר (ליבה, נחושת), כיבוי אוטומטי לאחר הליבה אמורפית, ליבות אבקת ברזל, ברזל, אלומיניום סיליקון וכן הלאה חומר, חוט יכול להשתמש בחוט נחושת, חוט אלומיניום וניתן לשינוי מהירות ספציפיים, נוחים לשינוי מהירות.





אורך חוט	1600 מ"מ
קוטר חוט	0.4-2.2 מ"מ
מהירות הסרוגה	1-2.5 שניות (המהירות משתנה בהתאם לעובי קוטר החוט)
OD ליבה	13-50 מ"מ (שינוי בגודל הטבעת המגנטית צריך להחליף את המתקן)
דקות ליבה תעודת זהות לאחר סיום	המינימום קוטר החוט (0.4 מ"מ) הוא 8 מ"מ לאחר השלמתו, והמקסימום. קוטר החוט (2.0 מ"מ) הוא 15 מ"מ לאחר השלמתו
זמן מעבר	7 שניות (התאם את זמן המעבר בהתאם לגודל הליבה)
יישומים עיקריים	במיוחד עבור מצב נפוץ, סלילה מצב דיפרנציאלי
כּוֹחַ	220V/50HZ
מָנוֹעַ	דלתא, פנסוניק
מתג מעגל	טרייסי, צ'ינט
החלפת ספק כוח	מינגוויי
מִמסָר	עומרון
מתג סקאם	גל אדום
אירו-אלקטרומגנטיות	Airtac, SMC, CKD
מודול	מיסמי, THK
לחץ אטמוספרי	6 ק"ג
כונן סרוו	0.75 קילוואט x 1
סרוו ציר כונן	0.4KW
ספק כוח	AC + AC 220V











הליבה שטוחה על המסוע, המסוע פועל ברציפות בכיוון של ליבה מגנטית לתוך חריצים, חיישנים מזהים את הליבה המגנטית במקום לאחר המסוע כדי לעצור, לאחר הזנת קליפס קליפס ליבת מסוע שוב אות התחלה, במחזור, T30 ליבות מגנטיות, למשל רצועה מובילה כ 05 רצועה בלבד. שעות להפעלת הציוד, לאחר שאין חומר על מכשיר המסוע יפסיק אוטומטית, ניתן להתאים מוצרים חלופיים המסכים משני צידי החריץ.





המבנה של הליבה המגנטית העליונה הוא שילוב של שלושה- צירים. הליבה המגנטית העליונה משמשת להעברת סליל הצד-הצד היחיד, ושלוש קבוצות הפריקה משולבות. תפס הליבה המגנטית משמש להדק את שני הצדדים כדי להבטיח ששני הצדדים נמצאים במתח אחיד והליבה המגנטית לא תישבר.





מצב ההעברה הוא מנוע סרוו לרצועת XL, עם ריצה מדויקת ללא מרווח. מצב ההעברה הוא פעולת מושב קבוע בליבה מגנטית, עם תנוחת ריצה מקסימלית של עד 340 מעלות. מיקום הריצה למרחק הקו נקבע בהתאם לזווית הדיגיטלית, וניתן להגדיר את הזווית של כל שכבה באופן שרירותי.



ציור תלת מימד של מצב הפעולה



מסרגה כפולה מחוברת למעלה ולמטה בו זמנית. המהלך הארוך ביותר של צד אחד הוא 850 מ"מ עבור כל סיבוב של הציוד. שכבת החוט המגנטית- עוברת זווית בהתאם לפרמטרים שנקבעו על ידי התוכנית.





קו להזנה צירית, מבנה הזנת חוט כפול מעל הקו לליבה, לתפס קבוע להדק לאחר קו הסרוגה העולה למשיכה למטה, שלח קו לאחר השלמת המספריים הפנאומטיים זרוק התקן הזנת חוט חזרה למקור, לאחר הגדרת אורך הקו בקר, השימוש בכל אורך קו מוצר נקבע מראש באמצעות החיישן, אם הקו יסתיים אוטומטית של חומר מטה, אם הקו יסתיים באופן אוטומטי גם ליבה.





לאחר הליפוף, המוצר נשלח ישירות לרצועת ההילוכים, אותה ניתן לחבר לפס הייצור לתהליך הבא או ישירות לסל האחסון. הסליל ממוקם ישירות על התושבת הקבועה, וחבית החוט מכוסה כדי למנוע מהחוט להינזק במגע עם חפצים אחרים.















אנחנו - KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD. - מומחים בקווי מכונות ליפוף מאז שנת 2007, עם היצע מוצר מיוחד הכולל את KXA-HM09 Inductance Spring Coil Winding Machine-מדוייק-מהנדסת קפיצית, פיתרון משולבים טכנולוגיית פיתול כדי להבטיח איכות עקבית ויעילות בייצור רכיבים מיוחדים אלה.



KIOXIA LIGHT RING שלנו מחזיקה בהסמכות והכרות מוערכות, כולל ISO9001:2015, אישורי CE, פטנטים מרובים של מכונות, והכינוי של "מפעל היי--טק" על ידי הממשלה. אישורים אלה מאמתים את המצוינות הטכנית והאמינות של מוצרים כמו KXA-HM09 Inductance Spring Coil Winding Machine, ומחזקים את מעמדו כמובילים מהימנים בתעשיית מכונות הליפול.
