אם אתה תוההאיך להכין מכונת סליל, התשובה הקצרה היא זו: אתה צריך ציר מסתובב המונע על ידי מנוע (או ארכובה ידנית לבנייה הפשוטה ביותר), מותחן חוטים כדי לשמור על חוט הנחושת המצופה אמייל בלחץ שווה, מנגנון חצה שמוביל את החוט קדימה ואחורה על פני הסיר, ומונה סיבובים כדי לעקוב אחר כמה פיתולים השלמת.
A מכונת סליל עשה זאת בעצמךבנוי ממנוע צעדים, ארדואינו, מסגרת מודפסת-תלת-ממדית או מסגרת דיקט ומוביל תיל פשוט יכולים לפתול שנאים קטנים, משנקים ומשרנים בדיוק סביר.
A מכונת מתפתל שנאי תוצרת ביתבנוי בצורה זו מסוגלת להתמודד בצורה מושלמת עם שנאי-תחביבים ואב-טיפוס קטנים - אבל ברגע שאתה צריך מתח עקבי, סובלנות הדוקה או נפח ייצור גבוה יותר, מכונה מסחרית הופכת לבחירה המעשית יותר.
שאר המאמר הזה עובר על החלקים, המתמטיקה ותהליך הבנייה, ונסגר עם הערה על מתי הגיוני לעבור ממתקן תוצרת בית למכונת פיתול-שבנויה במפעל.
א. מהי מכונת סליל ומדוע לבנות אחת?
א. מה בעצם עושה מכונת סליל
A מכונת סליל סלילעוטף חוט מגנט (בדרך כלל חוט נחושת עם אמייל) סביב סליל, ליבה או סליל מספר מדויק של פעמים כדי ליצור משרן, שנאי, סליל מנוע או סולנואיד.
המכונה שולטת בשלושה דברים בבת אחת: מהירות הסיבוב של הציר, מתח החוט והמיקום לרוחב של מוביל החוט (חוצה) כך שכל שכבה נשכבת באופן שווה במקום להיערם בצורה לא אחידה.
ב. מדוע חובבים ובתי מלאכה קטנים בונים משלהם
מכונות ליפוף מסחריות - במיוחדמתפתלים טורואידים CNC- בנויים לייצור נפח ולחזרות, והם נושאים תג מחיר שיתאים.
עבור יצרנים, חובבי אלקטרוניקה, מפעילי רדיו שינקן וחנויות תיקונים קטנות שצריכים רק לפתול קומץ סלילים בחודש, מכונה תוצרת בית היא לעתים קרובות מספיק טובה, והיא עולה שבריר של יחידה תעשייתית.
ג. מה מכונת עשה זאת בעצמך יכולה ומה לא יכולה לעשות טוב
| מְשִׁימָה | מכונת עשה זאת בעצמך מתאימה? | הערות |
|---|---|---|
| שנאים קטנים (מתחת ל-500 סיבובים) | כֵּן | ציר מונע ביד או מנוע-עובד מצוין |
| ליבות טורואידיות | חֶלקִית | צריך מעבורת או השחלה ידנית; לְהַאֵט |
| ייצור-בנפח גבוה | לֹא | עקביות המתח והמהירות נופלים |
| חוט מגנט דק (מתחת ל-0.1 מ"מ) | קָשֶׁה | דורש בקרת מתח מדויקת, קל לשבור |
| פיתולים דיוק רב-שכבתיים | מוּגבָּל | בקרת מעבר ידנית מציגה שונות |
II. אילו כלים וחומרים אתה צריך עבור מכונת סליל עשה זאת בעצמך?
א. מערכת ההנעה
מנוע DC קטן, מנוע צעד, או אפילו מקדחה מחודשת יכולים לשמש ככונן הציר. צעדים בשילוב עם מיקרו-בקר (Arduino, ESP32 או דומה) נותנים לך מהירות ניתנת לתכנות, ובשילוב עם מקודד סיבובי, מונה סיבובים אוטומטי.
ב. המסגרת והציר
דיקט, שחול אלומיניום או סוגריים מודפסים -תלת-ממדיים כולם עובדים עבור המסגרת. הציר עצמו הוא בדרך כלל מוט או מוט מושחל המצוידים בצ'אק או מחזיק סליל כך שניתן להחליף צורות סליל שונות.
ג. מתיחת חוט
מתח הוא החלק שרוב הבנייה הביתית משתבשת. מותחן פשוט טעון-לבד או קפיץ-, או חוט שעבר דרך עינית קטנה עם גרירה קלה, מונע מהחוט להתרופף או להתמתח- בזמן שהוא מתפרק.
ד. רשימת בדיקות חומרים
| רְכִיב | מקור עשה זאת בעצמך נפוץ | עלות משוערת (דולר ארה"ב) |
|---|---|---|
| מנוע צעד + דרייבר | מדפסת ניצלה / ערכה מקוונת | $8–20 |
| מיקרו-בקר | Arduino Uno / ESP32 | $5–15 |
| חומר מסגרת | שחול דיקט או אלומיניום | $10–30 |
| מיסבים + פיר | חנות לחומרי בניין / אונליין | $5–15 |
| מותח חוטים | רפידות לבד, קפיץ קטן | $2–5 |
| מקודד סיבובי (לספירת תור) | מקודד / מודול עכבר ניצל | $3–10 |
III. איך מחשבים קוטר חוט וסיבובים לפני הליפוף?
א. מציאת קוטר חוט חשוף מאזור החתך-
חוט מצופה אמייל נבחר על ידי -שטח החתך שלו, המתייחס ליכולת נשיאת זרם-. אם אתה מכיר את שטח החתך הדרוש-S(מ"ר), קוטר הנחושת החשוףdהוא:
S = (π · d²) / 4
אשר מסדר מחדש ל:
d = √(4S / π)
אֵיפֹה:
d= קוטר חוט נחושת חשוף (מ"מ)
S= שטח חתך חוט נדרש- (mm²)
ב. הערכת סיבובים לוולט עבור ליבת שנאי
נוסחת עבודה נפוצה עבור סיבובים לוולט על ליבה נתונה היא:
N/V=10⁸ / (4.44 · f · Bmax · Ae)
אֵיפֹה:
N/V= סיבובים לוולט
f= תדר (Hz)
Bmax= צפיפות שיא השטף (גאוס)
Ae= שטח חתך ליבה- יעיל (ס"מ)
ג. טבלת מד חוט התייחסות מהירה
| AWG | קוטר (מ"מ) | כ. דירוג נוכחי (A) |
|---|---|---|
| 22 | 0.64 | 0.9 |
| 24 | 0.51 | 0.6 |
| 26 | 0.40 | 0.4 |
| 28 | 0.32 | 0.25 |
| 30 | 0.25 | 0.15 |
IV. איך בונים מכונת מתפתל שנאי ביתי צעד אחר צעד?
א. הרכיבו את המסגרת והרכיבו את הציר
תקן את המנוע למסגרת, חבר אותו לציר הציר באמצעות מצמד או חגורה, וודא שהציר מסתובב נכון עם תנודות מינימליות - אפילו נזילות קטנות תגרום לשכבות סלילה לא אחידות.
ב. התקן את מוביל החוט ואת המותחן
התקן זרוע מנחה פשוטה- לפני הציר כך שהחוט ייכנס בזווית עקבית. אם אתה רוצה מעבר אוטומטי, מנוע צעד שני המניע בורג עופרת יכול להזיז את צד המנחה-לצד-במסנכרן עם סיבוב הציר.
ג. לחבר את האלקטרוניקה
חבר את מנהל ההתקן והקודד למיקרו-בקר. תוכנית בסיסית אמורה לאפשר לך להגדיר פניות מטרה, התנעה/עצירה, ובאופן אופציונלי לשלוט במהירות המעבר ביחס לסל"ד של הציר.
ד. לעשות רוח מבחן
התחל עם חוט תרגול זול על סליל חילוף לפני סליל הסליל האמיתי שלך. שים לב להחלקת חוט, שכבות לא אחידות או קוצי מתח, והתאם את המותחן בהתאם.
V. איך אתה בודק ומכייל את מכונת הפיתול הביתית שלך?
א. לוודא את דיוק ספירת הסיבובים
סובב מספר קטן ידוע של סיבובים (לדוגמה, 100) וספור מחדש פיזית ביד כדי לוודא שהמקודד או המונה שלך לא מדלגים או- סופרים.
ב. בדוק את אטימות הפיתולים ואת עקביות השכבה
פיתולים רופפים מגבירים את איבודי ההתנגדות ויכולים להוביל לזמזום הליבה בשנאים. פיתולים הדוקים ושכבות השכבות-מפחיתות את פערי האוויר בין פניות ומשפרים את הצימוד המגנטי.
ג. בדוק את הסליל המוגמר חשמלית
מדוד התנגדות DC עם מולטימטר והשווה אותה מול הערך הצפוי עבור מד החוט וספירת הסיבובים שלך. עבור שנאים, בדוק את יחס הסיבובים מול יחס מתח היעד שלך.
VI. מתי כדאי לשדרג מעשה זאת בעצמך למכונת פיתול מקצועית?
א. סימנים שיצאת ממתקן תוצרת בית
אם אתה מלופף יותר מכמה סלילים בשבוע, עובד עם חוט עדין מאוד, צריך סיבובים-לכל-דיוק חוזרים, או סוללת ליבות טורואידיות בנפח, מכונה תוצרת בית תתחיל לעלות לך יותר בעיבוד חוזר ממה שהיא חוסכת בעלות מראש.
ב. מה מוסיפה מכונה מקצועית

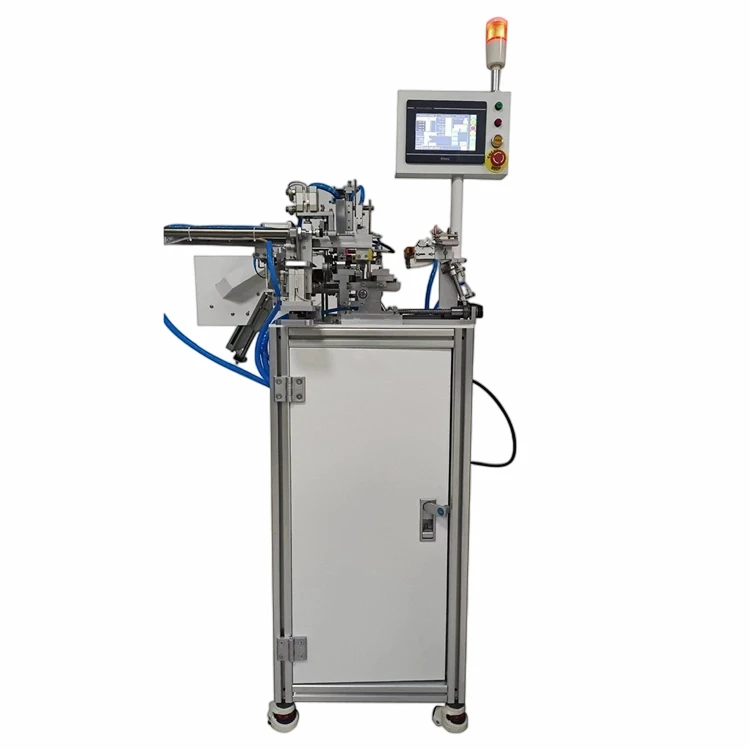

סליל תעשייתי ומכונות פיתול טורואידיםהוסף בקרת מתח ניתנת לתכנות, סרוו-טרורוס מסונכרן לסיבוב ציר, חיתוך וסיום חוטים אוטומטיים ודיוק בר-חזרה על פני אלפי יחידות - שאף אחת מהן לא יכולה להתאים באופן אמין בקנה מידה עשה זאת בעצמך בקנה מידה.
ציוד מומלץ
ליצרנים וסדנאות קטנות שמוכנות לעבור מעבר להתקנה ביתית,קבוצת ציוד טבעות אור KIOXIAמייצרת מכונות ליפוף גלגלים וסליל CNC שנבנו בדיוק עבור המעבר הזה - בקרת מתח עקבית, ספירת סיבובים ניתנת לתכנות וליפוף שכבות שניתן לחזור על עצמו ללא ניחושים של מתקן עשה זאת בעצמך.
דגמים כמו הKX-7005 מכונת פיתול טורואידית אוטומטית מלאהמתאימים היטב לסדנאות בקנה מידה מאב טיפוס לייצור-קטן. חקור את המגוון המלא ב-transformercoilwindingmachine.com.
